贵州六盘水帕萨特汽车音响改装哪家好?音响DIY的20个电路

音响DIY的20个经典电路图盘点

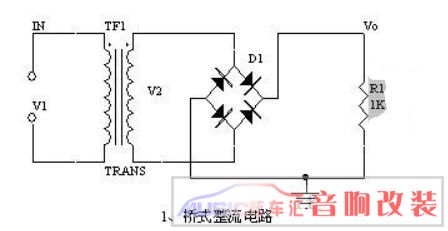

  一、桥式整流电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、二极管的单向导电性,伏安特性曲线,理想开关模型和恒压降;

  2、桥式整流电流流向过程,输入输出波形;

  3、计算:Vo,Io,二极管反向电压。

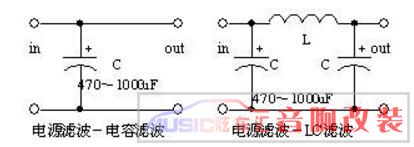

  二、电源滤波器

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、电源滤波的过程,波形形成过程;

  2、计算:滤波电容的容量和耐压值选择。

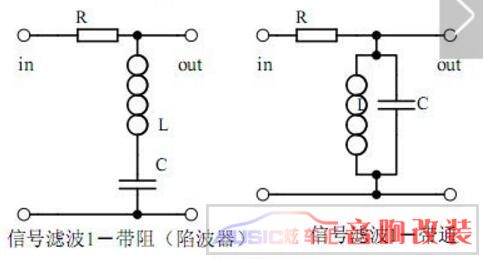

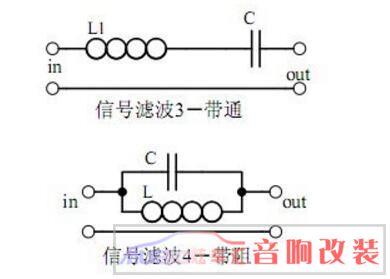

  三、信号滤波器

  音响DIY初学者不容错过的20个经典电路图

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、信号滤波器的作用,与电源滤波器的区别和相同点;

  2、LC 串联和并联电路的阻抗计算,幅频关系和相频关系曲线;

  3、画出通频带曲线,计算谐振频率。

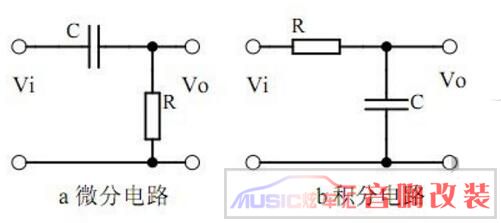

  四、微分和积分电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、电路的作用,与滤波器的区别和相同点;

  2、微分和积分电路电压变化过程分析,画出 电压变化波形图;

  3、计算:时间常数,电压变化方程,电阻和电容参数的选择。[page]

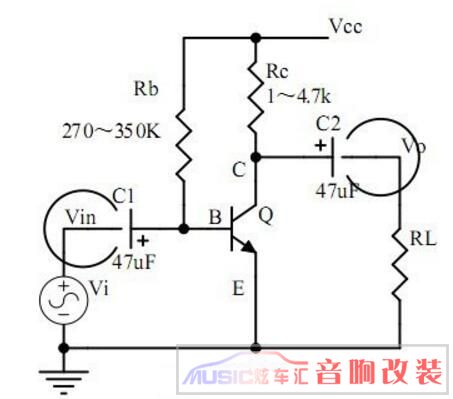

  五、共射极放大电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、三极管的结构、三极管各极电流关系、特性曲线、放大条件;

  2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图;

  3、静态工作点的计算、电压放大倍数的计算。

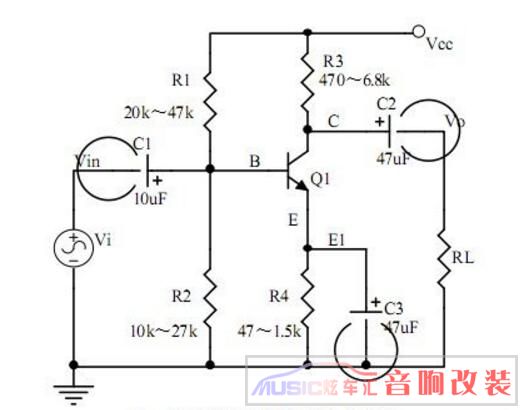

  六、分压偏置式共射极放大电路

  音响DIY初学者不容错过的20个经典电路图

  分压偏置式共射极放大电路

  注意要点:

  1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图;

  2、电流串联负反馈过程的分析,负反馈对电 路参数的影响;

  3、静态工作点的计算、电压放大倍数的计算;

  4、受控源等效电路分析。

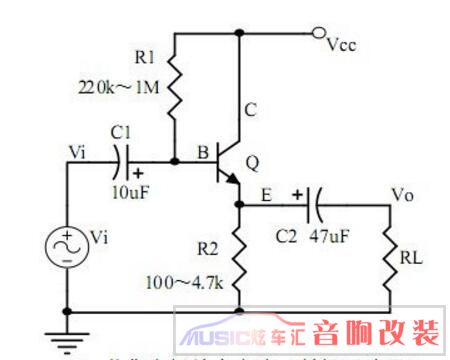

  七、 共集电极放大电路(射极跟随器)

  音响DIY初学者不容错过的20个经典电路图

  共集电极放大电路

  注意要点:

  1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。电路的输入和输出阻抗特点;

  2、电流串联负反馈过程的分析,负反馈对电路参数的影响;

  3、静态工作点的计算、电压放大倍数的计算。

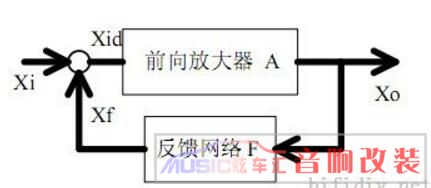

  八、电路反馈框图

  音响DIY初学者不容错过的20个经典电路图

  电路反馈图

  注意要点:

  1、反馈的概念,正负反馈及其判断方法、并联反馈和串联反馈及其判断方法、电流反馈和电压反馈及其判断方法;

  2、带负反馈电路的放大增益;

  3、负反馈对电路的放大增益、通频带、增益的稳定性、失真、输入和输出电阻的影响。[page]

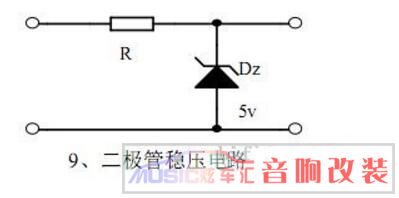

  九、二极管稳压电路

  音响DIY初学者不容错过的20个经典电路图

  二极管稳压电路

  注意要点:

  1、稳压二极管的特性曲线;

  2、稳压二极管应用注意事项;

  3、稳压的过程分析。

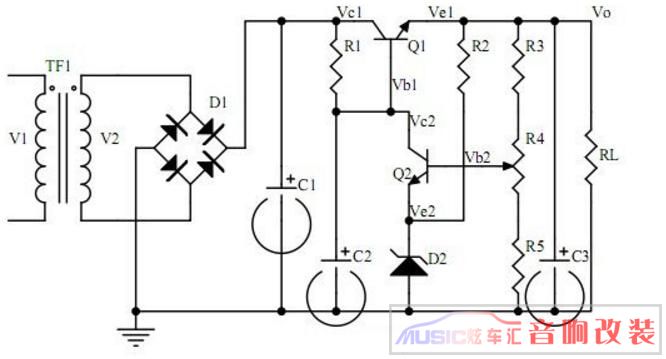

  十、串联稳压电源

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、每个元器件的作用、稳压过程;

  2、输出电压计算。

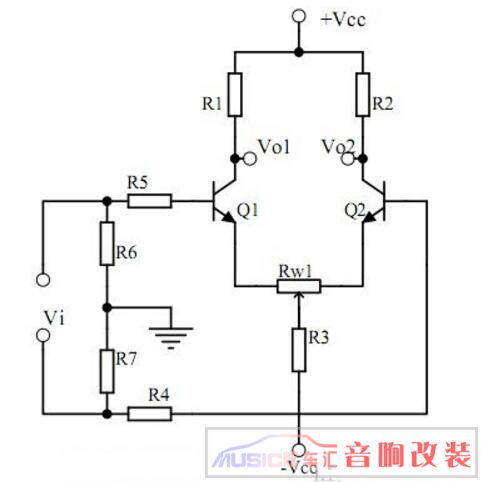

  十一、差分放大电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、电路各元器件的作用,电路的用途、电路的特点;

  2、电路的工作原理分析。如何放大差模信号 而抑制共模信号;

  3、电路的单端输入和双端输入,单端输出和双端输出工作方式。

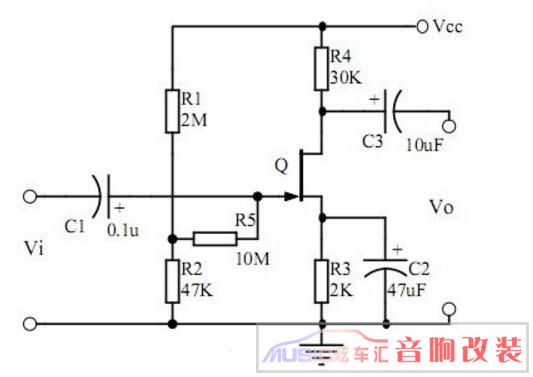

  十二、场效应管放大电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、场效应管的分类、特点、结构、转移特性和输出特性曲线;

  2、场效应放大电路的特点;

  3、场效应放大电路的应用场合。[page]

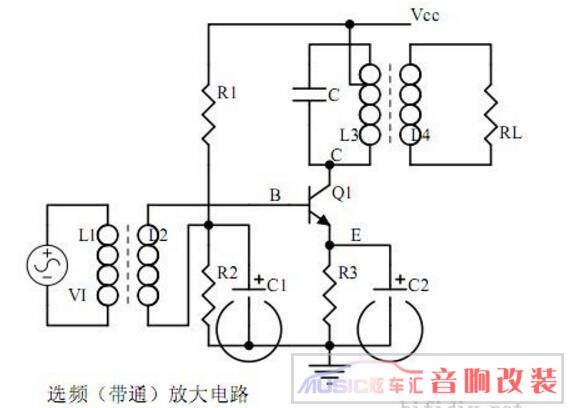

  十三、选频(带通)放大电路

  音响DIY初学者不容错过的20个经典电路图

  选频放大电路

  注意要点:

  1、每个元器件的作用、选频放大电路的特点,电路的作用;

  2、特征频率的计算,选频元件参数的选。

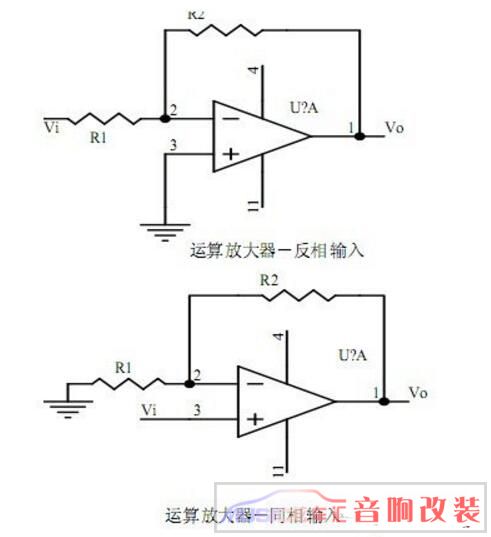

  十四、运算放大电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、理想运算放大器的概念。运放的输入端虚拟短路、虚拟断路之间的区别;

  2、反相输入方式的运放电路的主要用途,以及输入电压与输出电压信号的相位;

  3、同相输入方式下的增益表达式(输入阻抗、输出阻抗)。

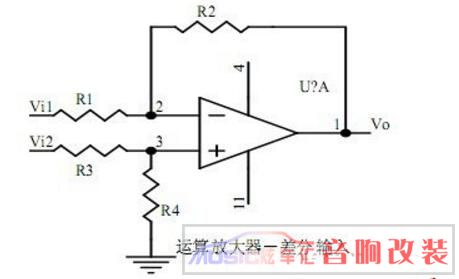

  十五、差分输入运算放大电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、差分输入运算放大电路的特点、用途;

  2、输出信号电压与输入信号电压的关系。

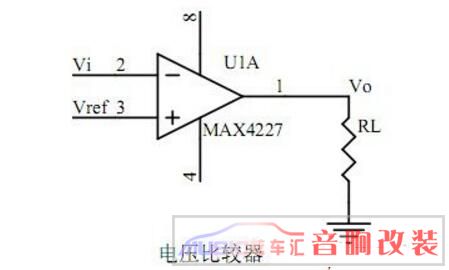

  十六、电压比较电路

  音响DIY初学者不容错过的20个经典电路图

  电压比较电路

  注意要点:

  1、电压比较器的作用和工作过程;

  2、比较器的输入-输出特性曲线;

  3、如何构成迟滞比较器。

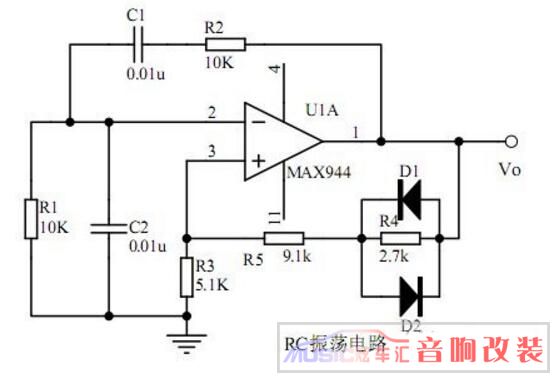

  十七、RC振荡电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、振荡电路的组成、作用、起振的相位条件以及振荡电路起振和平衡幅度条件;

  2、RC电路阻抗与频率、相位与频率的关系曲线;

  3、RC振荡电路的相位条件分析和振荡频率。

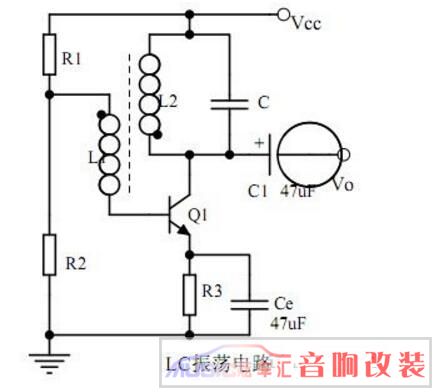

  十八、LC振荡电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、振荡相位条件;

  2、振荡频率计算。

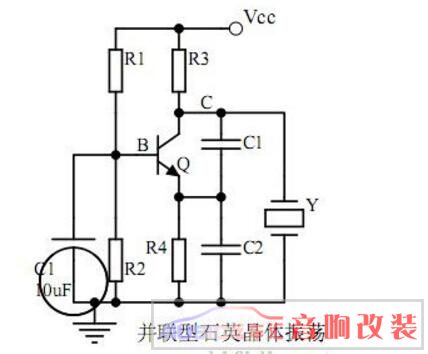

  十九、石英晶体振荡电路

  音响DIY初学者不容错过的20个经典电路图

  注意要点:

  1、石英晶体的特点、等效电路、特性曲线;

  2、石英晶体振动器的特点;

  3、石英晶体振动器的振荡频率。

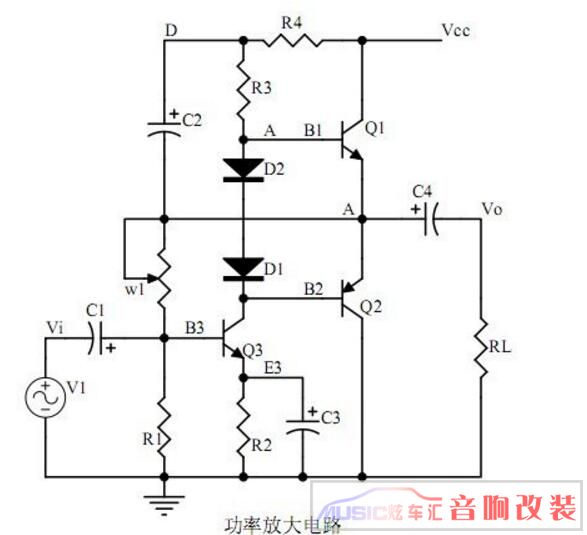

  二十、功率放大电路

  音响DIY初学者不容错过的20个经典电路图
